Duct Checker Pro là một phần mềm cực kỳ quen thuộc và “gối đầu giường” của các kỹ sư HVAC (Nhiệt lạnh – Thông gió). Đây là công cụ chuyên dụng, gọn nhẹ nhưng lại rất mạnh mẽ trong việc tính toán trở lực, xác định kích thước ống gió, miệng gió (diffuser) và louver dựa trên lưu lượng không khí.
Dưới đây là thông tin chi tiết và cách khai thác tối đa phần mềm này cho công việc của bạn:
1. Các tính năng cốt lõi của Duct Checker Pro
Phần mềm được thiết kế trực quan dưới dạng các tab chức năng, giải quyết nhanh các bài toán thiết kế hệ thống thông gió và điều hòa không khí:

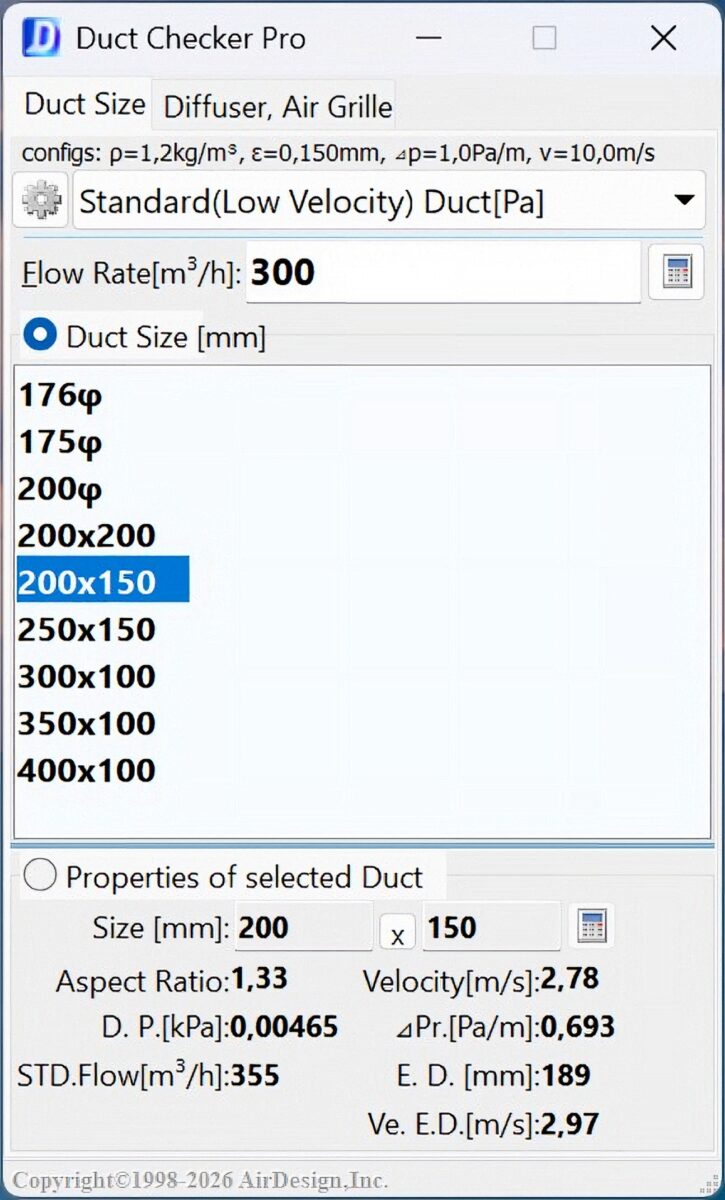

- Tab Duct Size (Tính toán kích thước ống gió):
- Bạn chỉ cần nhập lưu lượng gió ($CMH$ hoặc $CFM$).
- Tùy chọn vật liệu làm ống (Tôn mạ kẽm – Galvanized iron, bê tông, sợi thủy tinh…) để phần mềm tự động tính toán hệ số ma sát.
- Kết quả trả về sẽ giúp bạn cân đối giữa kích thước (Rộng x Cao hoặc đường kính ống tròn) với vận tốc gió ($m/s$) và tổn thất áp suất trên mỗi mét chiều dài ($Pa/m$).
- Tab Outlets (Tính toán miệng gió):
- Hỗ trợ tính toán nhanh kích thước hoặc số lượng miệng gió căn cứ vào lưu lượng và vận tốc gió thổi ra (nhằm đảm bảo không gây tiếng ồn khó chịu trong không gian điều hòa).
- Tab Louvers (Tính toán cửa chớp):
- Xác định kích thước cửa lấy gió tươi hoặc cửa thải gió ngoài trời dựa trên diện tích hữu dụng (free area) để tránh hiện tượng lọt nước mưa hoặc cản gió quá lớn.
2. Tại sao các kỹ sư HVAC lại chuộng Duct Checker Pro?
Mặc dù hiện nay có nhiều công cụ như Daikin Duct Design hay Mcquay Duct Sizer, Duct Checker Pro vẫn có chỗ đứng rất vững chắc nhờ các ưu điểm:
- Siêu nhẹ và tiện lợi: Dung lượng bộ cài chỉ khoảng vài Megabytes, giao diện hiển thị toàn bộ thông số trên một màn hình phẳng, không phải mở nhiều menu con phức tạp.
- Ăn liền không cần cài đặt phức tạp: Rất nhiều phiên bản (như bản v4.01 phổ biến tại Việt Nam) thuộc dạng Portable – chỉ cần giải nén là chạy được ngay, không cần crack hay bản quyền rườm rà.
- Chuyển đổi đơn vị linh hoạt: Cho phép chuyển đổi qua lại mượt mà giữa hệ mét ($CMH$, $m/s$, $mm$) và hệ Anh/Mỹ ($CFM$, $FPM$, $inch$) – rất tiện khi làm việc với các tiêu chuẩn thiết kế khác nhau (ASHRAE hoặc TCVN).
3. Quy trình tính toán ống gió cơ bản trên phần mềm
Thông thường, khi thiết kế mạng lưới ống gió, bạn sẽ tuân theo các bước sau trên Duct Checker Pro:
1.Chọn đơn vị và vật liệu:Bước chuẩn bị.
Cài đặt hệ đơn vị mong muốn (thường là $CMH$ và $m/s$). Chọn loại vật liệu ống để phần mềm tự động áp dụng độ nhám bề mặt chính xác.
2.Nhập thông số đầu vào:Bước nhập liệu.
Nhập lưu lượng tổng của đoạn ống cần tính ($Flow\ rate$). Đồng thời, nhập một trong hai thông số giới hạn: Vận tốc gió tối đa ($Velocity$) hoặc Tổn thất áp suất giới hạn ($Friction$ – ví dụ tiêu chuẩn thường chọn $1\ Pa/m$).
3.Fix một cạnh ống gió:Bước tối ưu không gian.
Nhập một cạnh của ống gió phù hợp với cao độ trần thực tế của công trình (ví dụ trần hẹp thì cố định chiều cao $H = 250mm$ hoặc $300mm$).
4.Nhận kết quả và bo tròn số:Bước xuất dữ liệu.
Phần mềm sẽ tự động tính ra kích thước cạnh còn lại. Bạn chỉ cần bo tròn kích thước này theo module sản xuất thực tế (ví dụ: kết quả ra $432mm$ thì bo tròn thành $450mm$).
💡 Mẹo nhỏ từ thực tế: Khi tính toán hệ thống thông gió tòa nhà, để đảm bảo hệ thống chạy êm (không bị ồn do khí động học), bạn nên kiểm soát vận tốc gió ($Velocity$) ở các nhánh không vượt quá $4 – 5\ m/s$, và trục chính không quá $7 – 8\ m/s$.
Download phần mềm Duct Checker Pro: https://download.tools.air-sekkei.com/DuctChkPro443.zip
