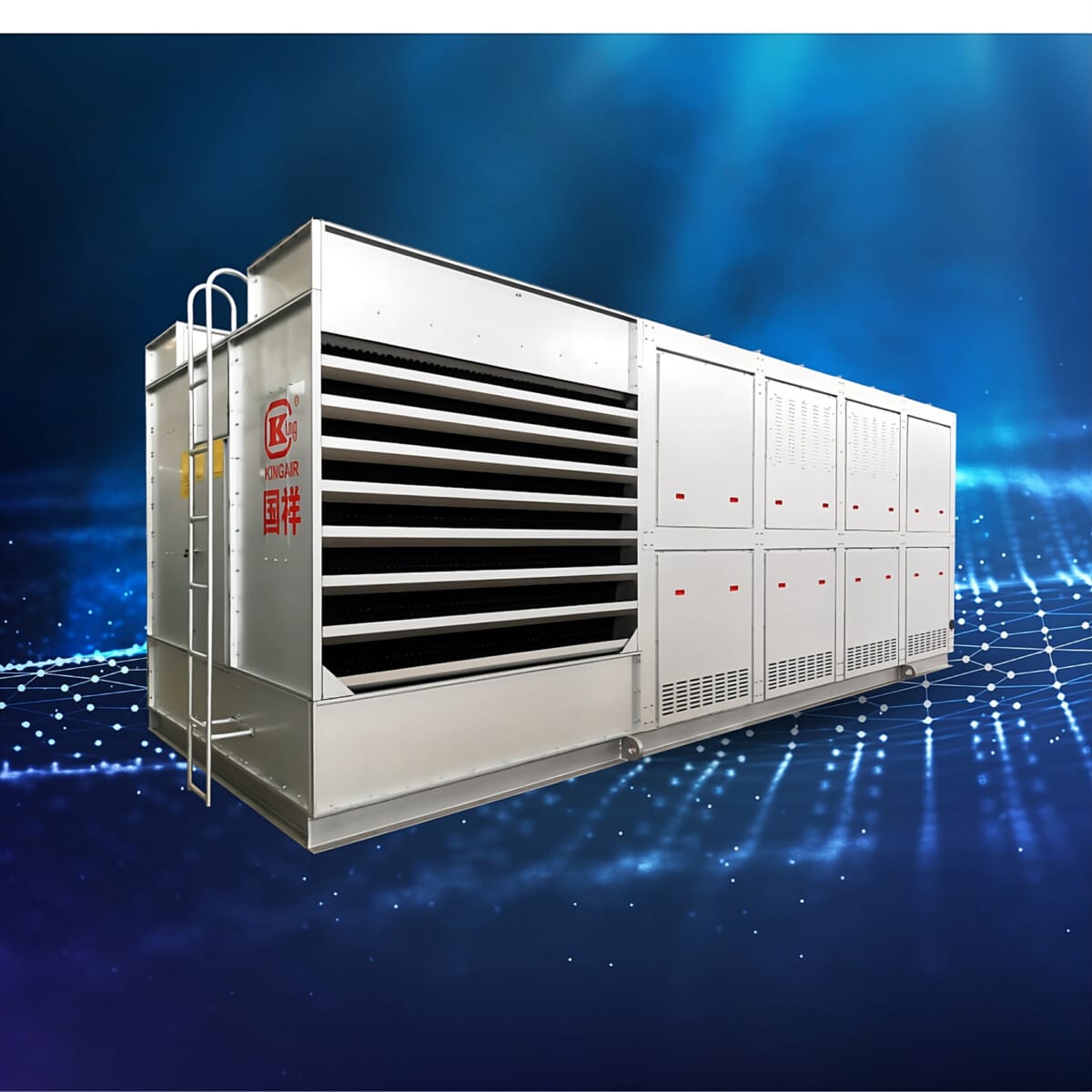

Máy Làm Lạnh Nước Ngưng Tụ Bay Hơi Tích Hợp (Integrated Evaporative Condensing Chiller) của tập đoàn ZHEJIANG KING CO., LTD. (Kingair), là một giải pháp đột phá thay thế cho các hệ thống máy lạnh truyền thống.Trong bối cảnh chi phí năng lượng ngày càng tăng và các yêu cầu về bảo vệ môi trường ngày càng khắt khe, ngành công nghiệp HVAC (Hệ thống sưởi, thông gió và điều hòa không khí) đang chứng kiến một sự chuyển dịch mạnh mẽ sang các giải pháp hiệu suất cao và bền vững.

A. Công Nghệ Cốt Lõi và Tính Năng Kỹ Thuật:

1. Hiệu Suất Năng Lượng Vượt Trội Của Chiller:

Hiệu quả năng lượng là ưu điểm kỹ thuật nổi bật nhất của thiết bị, đạt được thông qua ba yếu tố chính:

• Bình ngưng tụ bay hơi hiệu suất cao: Thay vì sử dụng một vòng trao đổi nhiệt trung gian (nước từ tháp giải nhiệt), dàn ngưng tụ bay hơi cho phép môi chất lạnh trao đổi nhiệt trực tiếp với không khí và nước phun.
  • Quá trình này giúp giảm nhiệt độ ngưng tụ xuống khoảng 4°C so với hệ thống water-cooled truyền thống.
  • Kết quả là hiệu suất năng lượng làm lạnh (COP) được cải thiện 12% và tiết kiệm đáng kể điện năng tiêu thụ của bơm nước giải nhiệt.
• Bình bay hơi kiểu ngập dịch (Full Liquid Evaporator): Thiết bị sử dụng công nghệ bay hơi ngập dịch hiệu suất cao, mang lại hiệu quả truyền nhiệt cao hơn gấp ba lần so với bình bay hơi kiểu khô truyền thống, góp phần cải thiện hiệu suất năng lượng của toàn bộ thiết bị thêm 14%.
• Máy nén trục vít hiệu suất cao: Sử dụng máy nén trục vít bán kín với thiết kế biên dạng răng tiên tiến, đạt hiệu suất thể tích lên đến 95%.
• Điều khiển liên kết: Hệ thống điều khiển thông minh liên kết hoạt động của máy nén, quạt dàn ngưng và bơm nước. Khi tải lạnh giảm, hệ thống sẽ tự động giảm tải hoặc tắt quạt và bơm, tránh lãng phí năng lượng khi các thiết bị này chạy đầy tải không cần thiết.

2. Chất Lượng Bền Bỉ và Chống Ăn Mòn:

Vận hành ngoài trời và tiếp xúc liên tục với nước đòi hỏi một thiết kế bền bỉ:

• Vật liệu cao cấp: Khung và vỏ dàn ngưng tụ được làm từ thép tấm mạ nhôm-kẽm chất lượng cao hoặc thép không gỉ (inox). Vật liệu này có tuổi thọ cao gấp 3-6 lần so với tấm mạ kẽm thông thường.
• Chống ăn mòn toàn diện: Các bộ trao đổi nhiệt được xử lý mạ kẽm nhúng nóng toàn bộ sau khi hàn, tăng cường tối đa khả năng chống ăn mòn.
• Hệ thống xử lý dầu đáng tin cậy: Thiết kế đã được cấp bằng sáng chế cho hệ thống tách dầu hiệu suất cao nhiều cấp, đảm bảo máy nén vận hành ổn định và hiệu quả trao đổi nhiệt của bình bay hơi.

3. Kiểm Soát Cáu Cặn Thông Minh:

Cáu cặn là vấn đề lớn nhất của các hệ thống giải nhiệt bay hơi. Thiết bị này giải quyết vấn đề thông qua nhiều lớp bảo vệ:

• Kiểm soát nhiệt độ: Hệ thống điều khiển duy trì nhiệt độ ngưng tụ và nhiệt độ nước tuần hoàn ở mức thấp, tránh hình thành cặn cứng.
• Phân phối nước đồng đều: Sử dụng vòi phun lưu lượng lớn, chống tắc nghẽn , đảm bảo bề mặt trao đổi nhiệt luôn được phủ nước, loại bỏ các “điểm khô” gây đóng cặn.
• Xả đáy tự động: Một thiết bị khử cặn điện tử được trang bị và hệ thống xả tự động liên tục kiểm soát nồng độ ion trong nước tuần hoàn.
• Lưu ý về chất lượng nước: Tài liệu khuyến cáo nghiêm ngặt về việc quản lý chất lượng nước. Nước bổ sung cho hệ thống tuần hoàn làm mát (hở) phải được xả và thay thế định kỳ (ít nhất hai tuần một lần). Hệ thống nước lạnh (kín) nên sử dụng nước mềm.

4. Điều Khiển Thông Minh và Vận Hành Yên Tĩnh:

• Hệ điều khiển: Sử dụng bộ điều khiển vi máy tính Siemens PLC tiên tiến với màn hình cảm ứng 10 inch.
• Giám sát từ xa: Cung cấp hệ thống dịch vụ APP Internet, cho phép người dùng truy vấn trạng thái vận hành, thông tin lỗi, và chẩn đoán từ xa.
• Vận hành êm ái: Máy nén trục vít bán kín có cấu trúc vỏ hai lớp và đế giảm chấn. Quạt giải nhiệt là loại hướng trục bằng hợp kim nhôm, được thiết kế đặc biệt để có lưu lượng gió lớn, độ ồn thấp và hiệu suất cao.

---

B. Lợi Ích Kinh Tế Rõ Rệt:

• So với Chiller giải nhiệt bằng gió (Air-Cooled Chiller):
  • Tiết kiệm năng lượng: 40% – 50%.
  • Giảm ô nhiễm tiếng ồn và yêu cầu kích thước thiết bị nhỏ hơn.
• So với Chiller giải nhiệt bằng nước (Water-Cooled Chiller):
  • Tiết kiệm năng lượng: 15% – 25%.
  • Tiết kiệm nước: hơn 60%.
  • Lợi ích lớn nhất: Loại bỏ hoàn toàn nhu cầu về phòng máy và tháp giải nhiệt.

---

C. Phạm Vi Vận Hành và Tùy Chọn Kỹ Thuật:

1. Phạm vi vận hành:

Thiết bị được thiết kế để hoạt động ổn định trong các điều kiện sau:

• Điều kiện định danh: Nước lạnh ra 7°C; Nhiệt độ bầu khô môi trường 35°C; Nhiệt độ bầu ướt môi trường 24°C.
• Phạm vi vận hành an toàn: Nhiệt độ nước lạnh ra từ 4°C đến 15°C; Nhiệt độ bầu ướt môi trường từ 15.5°C đến 32°C.

2. Giải thích Tên Model (Ví dụ):

Tên model cung cấp đầy đủ thông tin kỹ thuật của thiết bị:

KCWF 2 280 CZ CTM V1 S

• KCWF: Máy làm lạnh ngưng tụ bay hơi.
• 2: Số lượng máy nén (2 máy).
• 280: Số hiệu model.
• C: Phiên bản thiết kế.
• Z: Chỉ thị loại ngưng tụ bay hơi.
• C: Chức năng làm lạnh hàng năm (vận hành ở nhiệt độ môi trường -15°C).
• T: Kiểu kết cấu (Tích hợp).
• M: Có module thủy lực (bơm nước lạnh).
• V: Tính năng điều khiển (Biến tần máy nén).
• 1: Mã môi chất lạnh (1 = R134a; bỏ qua = R22).
• S: Mã đặc trưng kết cấu (Thiết kế một khối 2 máy nén).

Các dòng sản phẩm có sẵn với môi chất lạnh R22 và R134a , cấu hình một máy nén hoặc hai máy nén (module hoặc một khối).

---

D. Yêu Cầu Lắp Đặt và Vận Hành:

Hệ thống điện: Phải sử dụng hệ thống 3 pha 5 dây và đảm bảo nối đất tin cậy. Điện áp vận hành phải được giữ trong khoảng ±10% điện áp định mức và chênh lệch điện áp giữa các pha không quá ±2%.

Nền móng: Thiết bị phải được lắp đặt trên nền móng bê tông cốt thép hoặc kết cấu thép bằng phẳng, chắc chắn, có khả năng chịu được trọng lượng vận hành của thiết bị.

Không gian: Cần đủ không gian xung quanh để vận hành và bảo trì. Quan trọng nhất, không được có vật cản phía trên đường thoát khí của dàn ngưng để tránh hiện tượng “luồng gió ngắn mạch” (air short circuit), làm giảm hiệu suất.

Đường ống: Phải lắp đặt các khớp nối mềm/ống giảm xóc tại các đầu nối ống nước vào/ra để giảm truyền động và tiếng ồn.

Vận hành mùa đông: Nếu thiết bị tắt máy trong môi trường có nhiệt độ tối đa có thể xuống dưới 2°C, bắt buộc phải xả hết nước trong bình bay hơi, hệ thống đường ống và bể nước dàn ngưng để tránh đóng băng gây hư hỏng. Nếu cần vận hành làm lạnh vào mùa đông, phải sử dụng chế độ chống đóng băng tự động (không ngắt nguồn điện) hoặc thêm dung dịch chống đông vào hệ thống nước lạnh.
